销售贴片电位器503/货源厂家/规格齐全

来源:友兴达电子人气:133发布时间:2019-11-26 11:00

  贴片电位器503指的是其阻值为50*10的三次方欧姆的电位器,也就是50000Ω的电位器。此外,还有贴片电位器502、贴片电位器201、贴片电位器203等。电位器是指阻值可以按照某种变化规律调节的电阻元件,通常由电阻体和电刷来组成。我们都知道电位器在电路当中主要是起到调节电压和电流的作用,那么大家知道我们在挑选贴片电位器503的时候需要注意哪些细节问题吗?一般我们会参考贴片电位器503的具体型号的相关参数知识,根据其参数的大小来判断该产品是否适用。那么下面我来给大家简单介绍一下常用的几款产品吧!

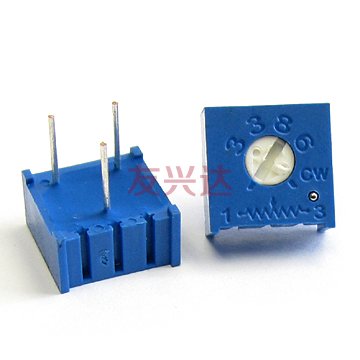

  (1)贴片电位器503_3386F
http://www.cnyxd.com/uploads/130701/1-130F1101039430.JPG

  贴片电位器503_3386F_技术参数:
贴片电位器503_3386F_技术参数

  贴片电位器503_3386F_性能:

  阻值范围 : 10~1M

  阻值偏差: ±10%

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  有效电行程: 260°

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  贴片电位器503_3386F_环境特征:

  额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  温度系数: ±200ppm/℃

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  机械耐久性 :50cycles,△R≤±3%R

  碰撞:390m/s2,4000uqw , △R≤±2%R

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  气候顺序: △R≤±3%R,R1≥100MΩ

  稳态湿度:△R≤±3%R,R1≥100MΩ

  贴片电位器503_3386F_物理特征:

  总机械行程: 280°

  标准包装 :50pcs /管

  起动力矩: ≤20mN•m

  止档力矩: ≥50 mN•m

  (2)贴片电位器503_3386X
贴片电位器503_3386X

  贴片电位器503_3386X_技术参数:
贴片电位器503_3386X_技术参数

  贴片电位器503_3386X_性能:

  阻值范围 : 10~1M

  阻值偏差: ±10%

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  有效电行程: 260°

  贴片电位器503_3386X_环境特征:

  额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  温度系数: ±200ppm/℃

  气候顺序: △R≤±3%R,R1≥100MΩ

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  机械耐久性 :50cycles,△R≤±3%R

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000uqw , △R≤±2%R

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  稳态湿度:△R≤±3%R,R1≥100MΩ

  贴片电位器503_3386X_物理特征:

  总机械行程: 280°

  起动力矩: ≤20mN•m

  标准包装 :50pcs /管

  止档力矩: ≥50 mN•m

  (3)贴片电位器503_RM065G-V5
贴片电位器503_RM065G-V5

  贴片电位器503_RM065G-V5_技术参数:
贴片电位器503_RM065G-V5_技术参数

  贴片电位器503_RM065G-V5_性能:

  阻值范围(Ohms) :100~500K

  阻值偏差: ±20%

  残留阻值: R≤ 1kΩ, R01,R03≤ 10Ω

  R>1kΩ, R01,R03<1%R

  阻值变化特征: B

  使用电压:AC30V

  额定功率: 0.125W

  转动噪音: 100mV

  贴片电位器503_RM065G-V5_机械特性:

  旋转角度 : 240°±10°

  止档强度: 50 mN•m

  旋转力矩: 3~30mN•m

  (4)贴片电位器503_RM100-H1
贴片电位器503_RM100-H1

  贴片电位器503_RM100-H1_技术参数:
贴片电位器503_RM100-H1_技术参数

  贴片电位器503_RM100-H1_性能:

  阻值范围(Ohms) : 100~2M

  阻值偏差: ±20%

  阻值变化特征: B

  终端电阻: R<50K 20ΩMAX

  R≥50K 50ΩMAX

  额定功率 : 0.15W(50°)

  使用电压: 50VAC 20VDC

  贴片电位器503_RM100-H1_机械性能:

  旋转角度: 240°± 5°

  机械耐久性: 10000cycles

  起动力矩: 3~20 mN•m

  以上就是关于贴片电位器503_3386F、贴片电位器503_3386X以及贴片电位器503_RM065G-V5的相关规格参数的介绍。一般来说不同规格型号的产品在参数以及性能用途上回有些区别,我们要稍微留意一下,不要选错了型号。其次,我们在使用电位器的时候要避免在酸碱度过高以及潮湿的环境中使用,这样回影响它说的性能以及寿命。由于时间关系就献给大家讲解到这里,如果想要了解更多的产品内容可以关注我们哦!
